Описание

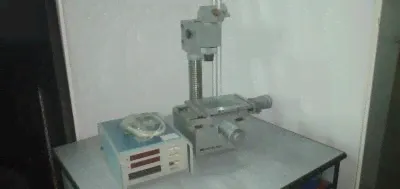

Назначение: Инструментальный микроскоп ИМЦ-100х50А (оптический микроскоп) предназначен для измерения линейных и угловых размеров в проходящем и отраженном свете в прямоугольной или полярной системах координат, в частности: резьбовых изделий, режущего инструмента, профильных шаблонов, лекал, кулачков, конусов, метчиков. Кроме того, на микроскопе можно измерять диаметры малых отверстий. Инструментальный микроскоп ИМЦ-100х50А применяется: измерительные лаборатории предприятий машиностроения, приборостроения, микроэлектроники, лаборатории институтов. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИПараметры ЗначениеДиапазон измерения длин:в продольном направлении 0...100 ммв поперечном направлении 0...50 ммфотоэлектрическими преобразователями 0...25 ммДиапазон измерения плоских углов окулярной угломерной головкой 0...360°Видимое увеличение отсчетного окулярной угломерной головки 45 кратМаксимальное расстояние между объективом микроскопа и предметным стеклом координатного стола 175 ммРасстояние от колонки до оси тубуса (вылет) 105 ммПределы измерений в третьей координате при работе с контактным приспособлением 28 ммЦена деления:шкалы окулярной угломерной головки 1нониуса шкалы наклона линии центров бабки 15нониуса шкалы поворота накладного круглого стола 3Цена деления шкал барабанов фотоэлектрических преобразователей 0,005 ммДискретность цифрового отсчета при линейных измерениях 0,001 ммМасса измеряемого изделия, устанавливаемого на координатном столе 10 кгПараметры питания 220 В, 50 ГцГабаритные размеры, мм: микроскопа 445х445х610 осветителя 220х145х165Масса:микроскопа ИМЦ 100х50А с окулярной угломерной головкой37 кг осветителя 4,7 кгЛюбая форма оплаты Отгружаем в регионы Интекман
